Зажим соединительный изолированный P6
Главная/ Каталог/ Электротовары, измерительные приборы/ Зажимы соединительные изолирующие/ Зажим соединительный изолированный P6
Артикул: 010337
| Категории цен (при безнал. расчёте + 7%) |
Наличие | В корзину | ||||
мелкий опт от 3 000 р. |
опт от 20 000 р. |
крупный опт от 50 000 р. |
||||
| 3.45 | 3.00 | 2.78 | > 1000 шт. |
|
||
Технические характеристики
| Материал контактной части | Сталь пружинистая, оцинкованная |
| Тип фиксации | Методом фиксации скрутки медных проводов |
| Длина снятия изоляции, мм | 11.0 |
| Соединяемые провода - медные | Одножильный, многожильный |
| Кол-во проводников*max диаметр соединяемых проводов | 1*1,3мм; 2*1,0мм; 3*0,82мм |
| Суммарное сечение мм2 min/max | 2*0,327мм2 / 2*1,0мм2; 3*0,52мм2. От 0,72мм2 до 1,3мм2. |
| Рабочее напряжение | до 600V |
| Температурный режим | до 105С |
| Материал корпуса | Самозатухающий полипропилен |
| Цвет корпуса | Красный |
| Количество соединяемых проводов | Определяется внутренним диаметром контактной части, допустима фиксация разных диаметров проводов |

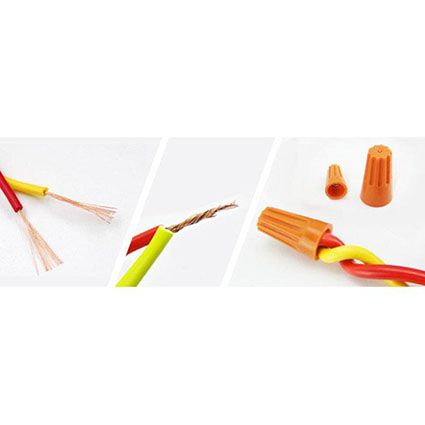

| Особенности | Фиксация скрутки, свободных от изоляции, проводов |

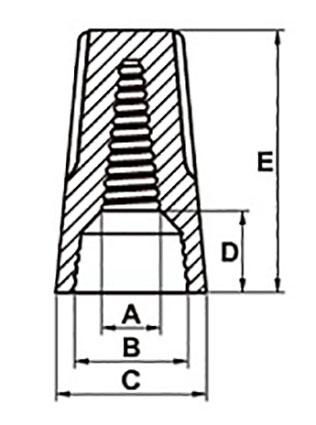

| Габариты: | |
| А, диаметр | 5.6 мм |
| B, диаметр | 12.6 мм |
| C, диаметр | 15.7 мм |
| D | 12.4 мм |
| E | 26 мм |

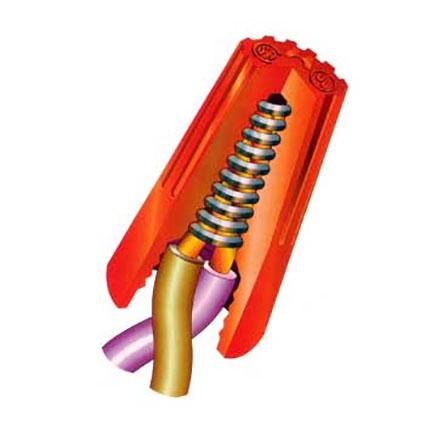

| Особенности конструкции | Зажим выполнен в виде конуса, что обеспечивает надежную фиксацию |
| Длтна пружины | 10.2 мм |
| Способ монтажа | Навесной монтаж |
| Типоразмер | Цвет корпуса | Сумарное сечение min/max (мм2) | A мм | Размеры (мм) | Упаковка (шт.) | Монтаж | |||
| B | C | D | E | ||||||
| P1 | .jpg){kind=small} |
0.65 - 3.3 | 3.2 | 6.4 | 8.4 | 3.8 | 15.2 | 1000 | |
| P2 | .jpg){kind=small} |
0.65 - 4.5 | 3.6 | 7,5 | 9.5 | 4.3 | 16.8 | 1000 | |
| P3 | .jpg){kind=small} |
1.5 - 6.0 | 3.9 | 10.2 | 12.3 | 9.7 | 21,6 | 1000 | |
| P4 | .jpg){kind=small} |
1.5 - 7.5 | 4,2 | 10.2 | 13,3 | 9.7 | 23.6 | 1000 | |
| P6 |  |
4.0 - 13 | 5.6 | 12.6 | 15.7 | 12.4 | 26 | 1000 | |
