Тип	переменный

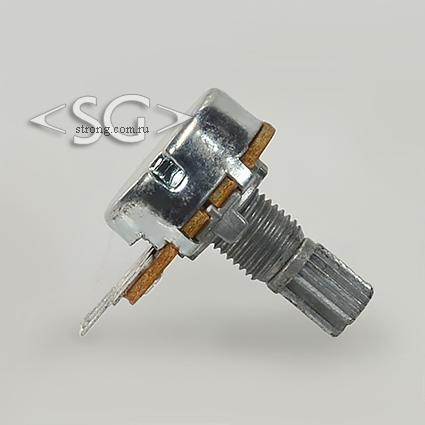

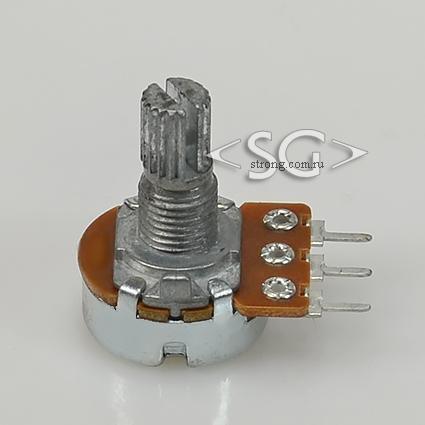

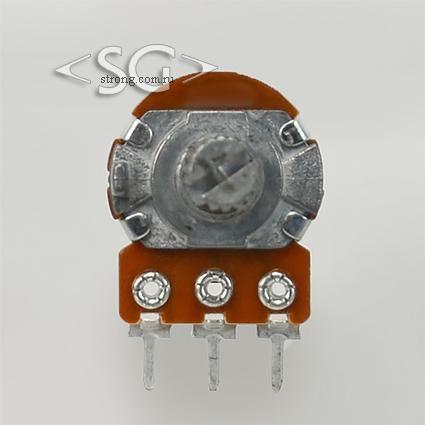

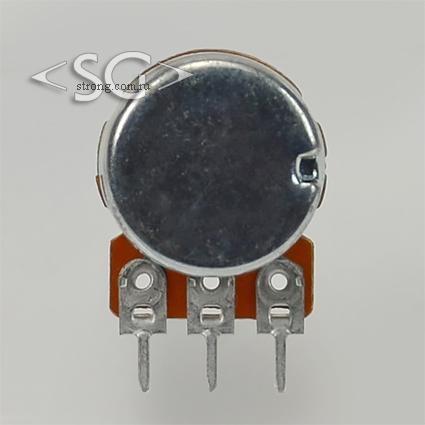

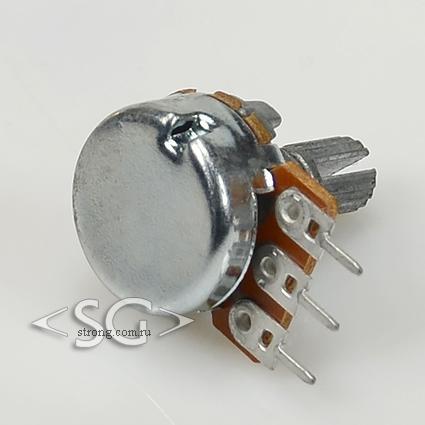

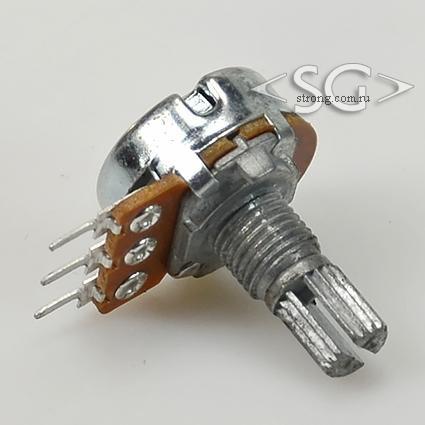

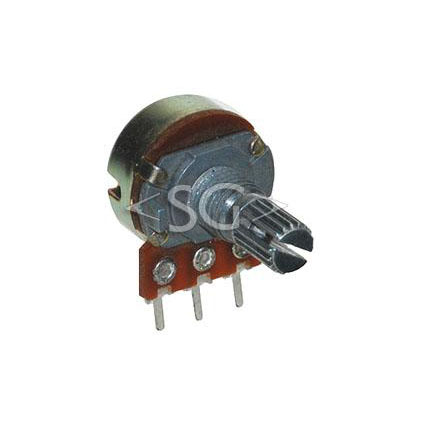

Модель	СПз-500"к"М
Номинальное сопротивление, кОм	10
Функциональная характеристика	нелинейная (обратнологарифмическая)
Номинальная мощность, Вт	0,125
Максимальное рабочее напряжение, В	150
Угол поворота вала, °	300
Длина вала	15
Особенности монтажа	одинарные, для печатного монтажа, с вертикальным положением выводов

Резисторы регулировочные однооборотные с круговым перемещением подвижной системы СП3-500М предназначены для работы в электрических цепях постоянного, переменного и импульсного тока.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±20% (для номиналов свыше 1,0 МОм ±30% ).


Напряжение шумов перемещения не более                                                                     68 мВ

Минимальное сопротивление не более:
Резисторов с функциональной характеристикой А до 2,2 кОм                                    10 Ом
свыше 2,2 кОм до 10 кОм                                                                                                  20 Ом
свыше 10 кОм до 100 кОм                                                                                                 50 Ом
свыше 100 кОм, не более (от номинального сопротивления)                                       0,1%

Переходное сопротивление контакто выключателя не более                                     0,1 Ом

Температура окружающей среды:
при номинальной электрической нагрузке                                                                       от -35 до +55⁰С
при снижении электрической нагрузки от 0,25 Рн                                                          от -35 до +75⁰С
Относительная влажность воздуха при температуре +35⁰С                                        до 95%

Износоустойчивоть:
резистора                                                                                                                            20 000 циклов
выключателя                                                                                                                      10 000 циклов

Момент статического трения подвижной системы:
СП3-500аМ, СП3-500вМ                                                                                                       35-250г/см
СП3-400дМ                                                                                                                             70-350г/см

Предельное рабочее напряжение постоянного или переменного тока                         200В
Угол поворота подвижной системы                                                                                    300⁰
Минимальная наработка                                                                                                      15 000ч
Срок сохраняемости                                                                                                             8 лет
